丝锥用途及分类

金坤刀具的丝锥是一种内螺纹尺寸小、结构简单、使用方便的刀具。它不仅可以手动操作，还可以在机床上工作。在生产中得到了广泛的应用。对于小尺寸的内螺纹，是丝径加工零件的加工工具。天津回收丝锥尺寸类型为：手动丝锥、机械丝锥、螺母丝锥、挤压丝锥等。虽然类型种类有很多，但其结构基本差不多。工作部分由切割部分和校准部分组成。切削部分的齿廓不完整，后者高于前者。当丝锥旋转时，每个齿都会切割一层金属。丝锥的主要切屑工作由切屑部分承担。校准部分齿廓完整，主要用于校准和修改螺纹轮廓，起到导向作用。手柄用于传递扭矩，其结构取决于丝锥的用途和尺寸。

用途

供加工螺母或其他机件上的普通内螺纹用（即攻丝）.机用丝锥通常是指高速钢磨牙丝锥，适用于在机床上攻丝；手用丝锥是指碳素工具钢或合金工具钢滚牙（或切牙）丝锥，适用于手工攻丝。

丝锥是加工各种中、小尺寸内螺纹的刀具，它结构简单，使用方便，既可手工操作，也可以在机床上工作，在生产中应用得非常广泛。

对于小尺寸的内螺纹来说，丝锥几乎是唯一的加工刀具。丝锥的种类有：手用丝锥、机用丝锥、螺母丝锥、挤压丝锥等。

攻丝是属于比较困难的加工工序，因为丝锥几乎是被埋在工件中进行切削，其每齿的加工负荷比其它刀具都要大，并且丝锥沿着螺纹与工件接触面非常大，切削螺纹时它必须容纳并排除切屑，因此，可以说丝锥是在很恶劣的条件下工作的。为了使攻丝顺利进行，应事先考虑可能出现的各种问题。如工件材料的性能、选择什么的刀具及机床、选用多高的切削速度、进给量等。

在特殊工件材料上攻丝

工件材料的可加工性是攻丝难易的关键。现丝锥生产厂家主要关注的是，发展针对特殊材料加工的丝锥。针对这些材料的性能，改变丝锥切削部分的几何形状，特别是它的前角和下凹量(HOOK)─前面的下凹程度。最高加工速度有时受到机床性能限制。对于较小的丝锥，主轴速度要想达到理想速度[ rpm= (sfm x 3.8)/丝锥直径] ，可能已经超过了主轴最高转速。另一方面，用较大的丝锥高速切削，会产生较大的扭矩，可能比机床提供的马力还大。应用 700psi的内冷却工具，切削速度有可能达到250sfm。而在没有内冷却设施的机床上，切削速度只能达150sfm。丝锥不同于大多数金属切削工具，因为它与工件孔壁接触面积非常大，所以冷却至关重要。如果高速钢丝锥过热，则丝锥会折断、烧损，NORIS公司高性能丝锥的几何形状特点，就是有较大的后角和倒锥。”

上述丝锥的几何形状，再配以特殊的涂层表面(像TiN、TiCN、CrN或TiAlN)，可大大提高丝锥的寿命。这些耐热的、光滑的涂层，减小了切削力并允许在更高的切削速度下攻丝。实际上，较新的高性能丝锥的开发，极大地促进了机床主轴速度和功率的提高。

硬质合金丝锥增多

像车削中硬质合金刀具逐渐替代高速钢刀具一样，硬质合金丝锥也开始更多地

用于螺纹孔加工，与高速钢相比，硬质合金硬度高、脆性大，用硬质合金丝锥攻丝，存在切屑处理的问题。虽然如此，硬质合金丝锥对于加工铸铁和铝合金材料，其使用效果很好，丝锥的破损形式主要是机械磨损。

由于汽车工业加工大量的铸铁与铝合金零件，因此使用硬质合金丝锥以获得刀具的长寿命。在加工这些材料的工件时，硬质合金丝锥比高速钢丝锥寿命更长。在汽车工业中，丝推换刀时间的减少明显是个重要因素，而硬质合金丝推的长寿命将使换刀时间最小化。用表面涂层的小螺旋角硬质合金丝锥在硅含量为8%-12%的铝合金工件上攻丝，其效果很好。用亚微细颗粒(Submicron-grain)硬质合金制作的丝锥，可增加刀具韧性而不降低其硬度，在切削淬硬钢、塑料和难加工镍基合金时效果很好。NORIS公司生产的DL15 Ni系列镍合金专用丝锥，在一定条件下，可在镍铬铁合金 Inconel 718上连续攻丝200个螺孔以上，而以前必须重磨才能达到。

分类

1.按驱动不同分:手用丝锥和机用丝锥

2. 按加工方式分:切削丝锥和挤压丝锥

3. 按被加工螺纹分: 公制粗牙丝锥,公制细牙丝锥,管螺纹丝锥等

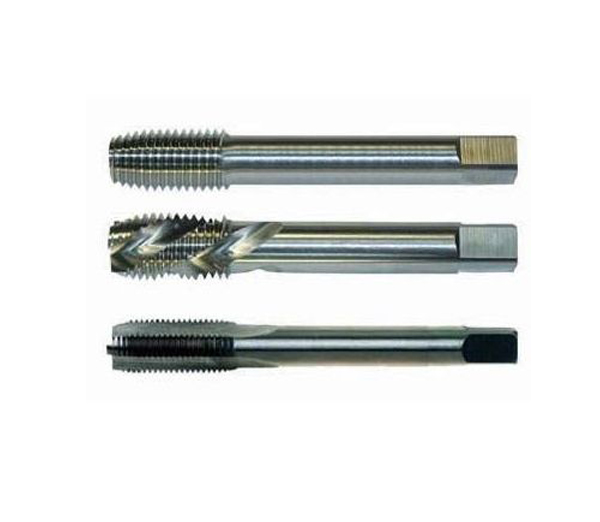

4.根据其形状分为直槽丝锥，螺旋槽丝锥和螺尖丝锥。

5.按使用时丝锥攻丝方向又可分为顺扣丝锥和倒扣丝锥。

直槽丝锥

直槽丝锥通用性最优，且自身刚性最强。所以一般在加工硬度较高的材料（如：40HRC以上的淬火钢）以及切屑呈粉末颗粒状的（如铸铁铸铝）都会首选直槽丝锥。

螺旋槽丝锥

螺旋槽丝锥比较适合加工不通孔螺纹（也叫盲孔），加工时切屑向上排出。由于螺旋角的缘故，丝锥实际切削前角会随螺旋角增大而加大。经验告诉我们：加工硬度较高的材料，螺旋角选的小一点，一般在30度左右，保证自身刚性，利于延长丝锥寿命。加工有色金属比如铜铝镁锌这些硬度不是很高的材料，螺旋角选的大一点，可在45度左右，切削锋利一些，利于排屑。

刃倾角丝锥

加工螺纹时切屑向前排出，通孔螺纹应优先采用刃倾角丝锥。由于其设计上是在直槽丝锥的基础上于刃尖处再用砂轮斜着切一个口子，所以自身刚性上来说可以和直槽丝锥相媲美。

挤压丝锥

不同于前三款切削丝锥，挤压丝锥的加工方式是通过材料自身的塑性变形，使用挤压成型的方式在底孔中挤出内螺纹形状。所以针对的加工材料不能太硬。其优点在于不产生切屑，从而可以排除90%的加工问题。但由于是挤压成型，所以在加工出来的内螺纹牙顶部有细槽，所以不适用于密闭性要求较高的工种。
